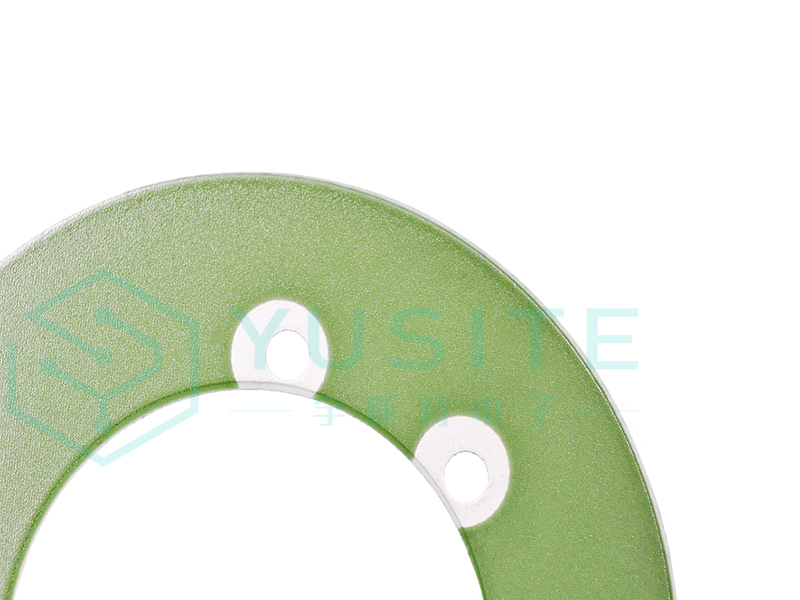

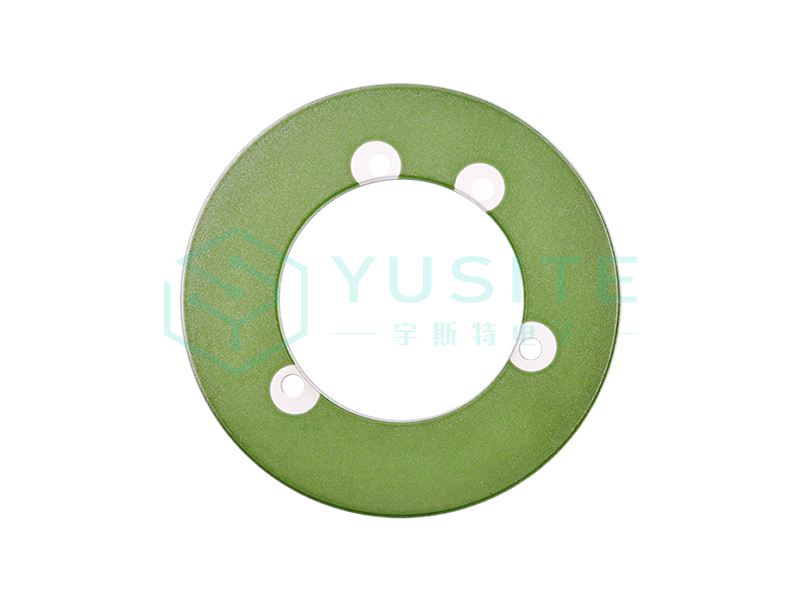

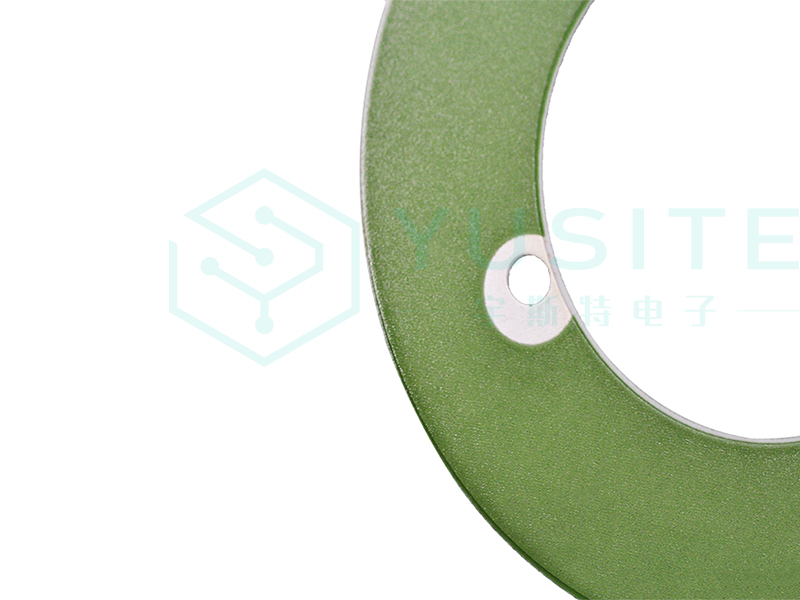

科研教育应用双面厚膜陶瓷板


基材:96%氧化铝

板厚:0.635mm+/-0.1mm

导体:12-15um 银铂浆

玻璃釉:绿色

丝印:无

应用领域:科研教育






产品详情


科研教育应用双面厚膜陶瓷板双面厚膜陶瓷板双面厚膜陶瓷板


厚膜陶瓷电路板基本参数

厚膜陶瓷板基材:氧化铝,氮化铝,氧化铍

基材厚度:0.25mm, 0.38mm, 0.5mm, 0.635mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm等(可定制)

导体浆料:银钯浆,银铂浆,金浆

导体厚度:一般≥10微米,最大能做20微米

最小线宽线距为0.3mm(批量生产),打样最小线宽能做到0.15mm, 最小线距0.20mm

成品线路公差:+/-10%

如需要用作金线绑定可提前告知我司,我们会选用最合适绑定的银钯浆来印刷线路

在同一款板上可以调试不同的阻值

线路层数一般是1或者2层,我司最大能做到10层

只有矩形形状的板子能单只交货,其他形状只能拼板交货

可印刷阻焊油,颜色可选蓝色,绿色等,工作温度>500°

散热性能好,工作温度稳定,可适用于所有需要良好导热性能的产品。

厚膜陶瓷板的应用领域

汽车电子电信设备航空航天
激光设备太阳能电池大功率电子半导体模块
