陶瓷电路板焊接工艺流程包括准备好陶瓷线路板焊接所需的材料，然后需要在陶瓷线路板焊接前涂覆助焊剂，在焊接前还要进行元器件定位，焊接完成后还要进行焊接质量检测，最后一步进行清洗和保护。以下便跟着我们的内容来了解每一步的具体操作流程吧！
陶瓷电路板具有优异的热导率和电气绝缘性能，因此广泛应用于高要求的电子设备中。在陶瓷电路板上进行元器件的焊接，需要特殊的工艺流程，以确保焊接的可靠性和电路板的性能。
准备好陶瓷线路板焊接所需的材料
确保陶瓷电路板干净无污染，检查其表面是否有损伤，并准备好需要焊接到电路板上的电子元器件，检查其引脚和接触面是否干净。常用的焊料有锡铅合金和无铅焊料，选择合适的焊料，以满足环保和电气性能要求。再使用助焊剂用于提高焊接质量，减少焊接缺陷，根据焊接材料选择适当的助焊剂。
在陶瓷线路板焊接前涂覆助焊剂
在焊接前，需要在
的焊盘和元器件的引脚上涂覆适量的助焊剂。助焊剂可以去除氧化层，增强焊料的润湿性，从而提高焊接质量。
焊接前进行元器件定位

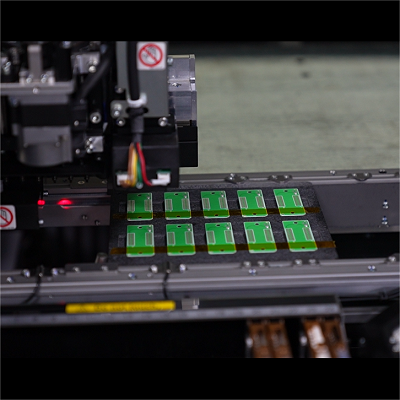

将需要焊接的元器件放置在陶瓷电路板的相应位置。对于表面贴装元器件（SMD），可以使用贴片机进行自动化定位。对于通孔元器件，需要手动将元器件的引脚插入电路板的通孔中。
根据元器件类型和焊接要求焊接工艺
手工焊接：使用电烙铁进行手工焊接，适用于小批量生产和维修工作。将电烙铁加热至适当温度，将焊料熔化，并将熔化的焊料涂覆在元器件引脚和焊盘之间，形成牢固的焊接点。
波峰焊接：适用于通孔元器件的大规模生产，在电路板的底面（元器件引脚侧）涂覆助焊剂，再将电路板送入预热区，逐步升温至适当温度，以减少焊接时的热冲击。然后将电路板通过熔化的焊料波峰，使焊料与元器件引脚和焊盘接触并润湿，形成焊接点。最后将焊接完成的电路板冷却，使焊料固化。
焊接完成后进行焊接质量检测
对陶瓷电路板进行质量检测，确保焊接点的可靠性和电气性能。一般有三种常见的焊接质量检测方法：

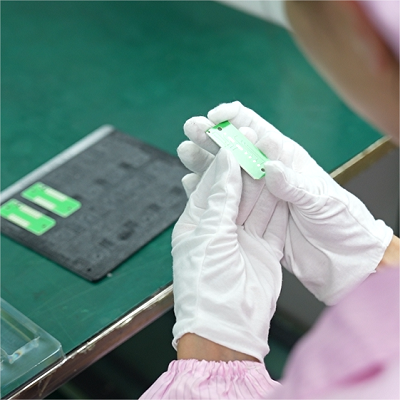

目视检查：使用放大镜或显微镜检查焊接点的外观质量，寻找焊接缺陷如虚焊、焊接不良等。
X射线检测：通过X射线检查焊接点的内部结构，检测焊点的空洞、裂纹等内部缺陷。
电性能测试：使用测试仪器检测电路板的电气性能，如导通性、绝缘性和电阻等参数。
最后进行清洗和保护
焊接完成并通过质量检测后，需要对电路板进行清洗，以去除残留的助焊剂和焊接污染物。清洗后，可以根据需要对电路板进行涂覆保护层，以提高其耐腐蚀性和环境适应性。
总结
陶瓷电路板的焊接工艺流程包括材料准备、助焊剂涂覆、元器件定位、焊接工艺选择、焊接质量检测以及清洗和保护等多个步骤。每一步都需要严格的控制和专业的技术，以确保焊接的可靠性和电路板的高性能。通过这些精确的工艺流程，陶瓷电路板能够在高要求的电子设备中表现出优异的性能，满足各种应用需求。
