随着电子设备对性能和可靠性的要求不断提高，陶瓷电路板（Ceramic PCB）因其独特的材料特性和制造工艺，成为许多高性能应用的首选。然而，选择适当的制造工艺对保证陶瓷电路板的质量和性能至关重要。不同的工艺方法，如薄膜技术、厚膜技术、HTCC和LTCC，各有其独特的优势和适用场景。本文将详细分析这三种主要的陶瓷电路板制作工艺的优缺点及其应用场景，帮助您在不同需求下做出最佳选择。

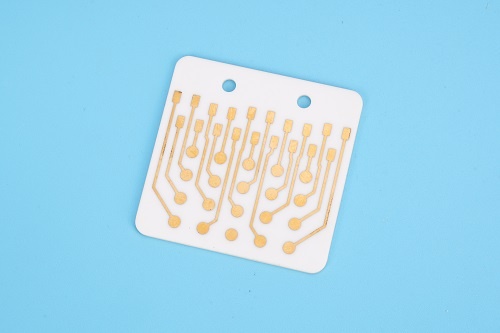

薄膜技术通过在陶瓷基板上沉积金属薄膜来形成高精度电路，这种方法能够实现复杂和精密的电路设计。工艺流程包括清洁和处理基板表面，使用物理气相沉积（PVD）或化学气相沉积（CVD）技术沉积金属薄膜（如金、铂、铜），然后通过光刻工艺蚀刻成所需电路图形，最后进行电镀和封装处理。
薄膜技术的主要优点在于其高精度和低损耗，适合制造复杂和高精度电路，如5G基站和微波通讯模块，以及医疗传感器和高精度测量仪器等高频通讯设备。然而，该工艺成本较高，需要专业设备和技术支持。

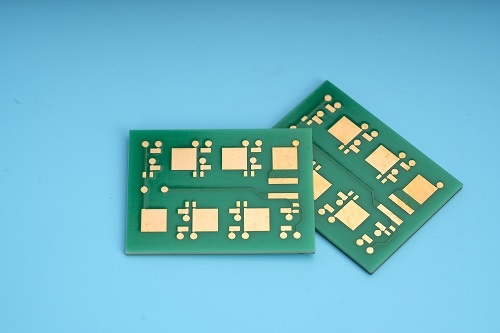

厚膜技术通过在陶瓷基板上印刷厚膜浆料，然后进行烧结形成导电路径，是一种常见的陶瓷电路板制作方法。其工艺流程包括清洁和表面处理基板，使用丝网印刷技术将导电浆料（如银、金、铜）印刷在基板上，在高温炉中烧结，使其固化形成导电电路，最后进行电气测试和质量检查。
厚膜技术的优点在于其高灵活性和适中成本，适用于多种电路设计和应用需求，如电源模块和工业控制设备。然而，相较于薄膜技术，其精度一般，需要严格控制烧结温度和时间。
高温共烧陶瓷（HTCC）是什么？
高温共烧陶瓷（HTCC）技术通过在高温下将陶瓷材料和金属导体一起烧结，形成坚固且耐高温的电路板。HTCC工艺流程包括将陶瓷粉末和金属浆料分别制成薄膜，然后将它们层压在一起并在高温下烧结。
HTCC的优点在于其高温稳定性和优异的机械性能，适用于高温和高功率应用，如航空航天、汽车电子和高功率激光器等。然而，HTCC的制造成本较高，且工艺复杂，需要专业设备和严格的工艺控制。
低温共烧陶瓷（LTCC）技术通过在相对低温下将陶瓷材料和金属导体一起烧结，形成多层电路板。LTCC工艺流程包括将陶瓷粉末制成薄膜，并将金属浆料印刷在陶瓷薄膜上，然后将多层陶瓷薄膜层压在一起并在低温下烧结。
LTCC的优点在于其较低的烧结温度和高集成度，适用于高频和多层电路应用，如无线通讯模块、传感器和微波电路等。与HTCC相比，LTCC的制造成本较低，且工艺较为简便，但其耐高温性能不如HTCC。
选择合适的陶瓷电路板工艺需要综合考虑应用需求、技术要求、成本预算和生产规模。高频和高精度应用，如通讯设备和精密仪器，适合选择薄膜技术。中等精度和多样化需求，如电源模块和工业控制设备，适合选择厚膜技术。
在考虑技术要求时，高导电性和低损耗应用应选择薄膜技术，高灵活性和适中成本需求应选择厚膜技术，而需要高精度和灵活性的应用则应选择激光加工。成本预算和生产规模也影响工艺选择，高预算项目适合选择薄膜技术或激光加工，中等预算项目适合选择厚膜技术；大规模生产适合选择厚膜技术，小批量高精度生产适合选择薄膜技术。
陶瓷电路板的制作工艺多种多样，每种工艺都有其独特的优点和适用场景。薄膜技术适合高精度和高频应用，但成本较高；厚膜技术灵活性高，成本适中，适合中等精度要求的应用；激光加工则以其高精度和灵活性适用于复杂和微小电路的制造。在选择陶瓷电路板的制作工艺时，应根据具体应用需求、技术要求和成本预算进行综合考虑。宇斯特作为专业的陶瓷电路板生产厂家，拥有多种先进制造工艺，能够满足不同客户的需求。通过与我们的专家团队合作，您将获得高质量的陶瓷电路板产品和全面的技术支持，确保项目的成功和设备的可靠运行。
