陶瓷线路板的制作方法包括哪些？宇斯特用一篇文章告诉你，首先我们要确定陶瓷基板材料的选择，然后要考虑陶瓷线路板的激光加工技术，其次需要了解印刷和烧结工艺，最后了解其表面处理方式，下面就跟着宇斯特的目光一起来看看吧！
为了满足不断发展的电子行业需求，各种陶瓷线路板的制作方法应运而生，制作陶瓷线路板的方法也在不断进步，了解这些制作方法的原理和应用，不仅有助于优化产品性能，还能有效控制制造成本。下文将从压制成型法、薄膜技术、厚膜技术等多种制作方法出发，深入探讨每种方法的具体工艺、优缺点及其在实际应用中的表现，为您揭示陶瓷线路板在现代电子制造中的关键作用。
1. 氧化铝（Al2O3）：具有良好的机械强度和绝缘性能，价格相对较低，适用于一般的电子产品。
2. 氮化铝（AlN）：导热性能优异，适用于高功率电子器件，如LED和电源模块。
基板的选择不仅影响到最终产品的性能，还会影响到后续的加工工艺。因此，在选材时要综合考虑性能、成本和加工难度。
1.激光切割：利用高能激光束对陶瓷基板进行精确切割，能够实现复杂形状的基板制作。激光切割具有高精度、高效率和低污染的优点。
2.激光钻孔：在陶瓷基板上打通孔或盲孔，用于线路连接。激光钻孔相比传统机械钻孔，更适用于高密度线路板的制作。
激光加工技术大大提高了陶瓷线路板的制作精度和效率，是现代陶瓷线路板制作中不可或缺的重要技术。
1. 印刷：采用厚膜印刷技术，将导电浆料（如银浆、铜浆）通过丝网印刷的方法转移到陶瓷基板上。印刷时需控制浆料的厚度和均匀性，以确保线路的质量。
2. 烧结：将印刷好的陶瓷基板放入高温炉中进行烧结，使导电浆料与基板牢固结合。烧结温度一般在800℃至1000℃之间，具体温度需根据导电浆料的成分来确定。印刷和烧结工艺的控制直接影响到陶瓷线路板的导电性能和可靠性，因此在生产过程中需严格控制工艺参数。

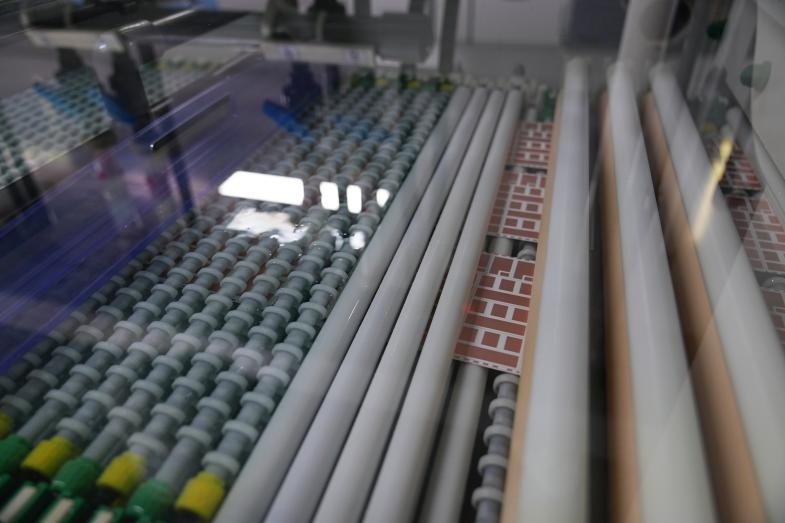

表面处理是陶瓷线路板制作的最后一个步骤，旨在提高线路板的耐腐蚀性和焊接性能。
1. 电镀：在陶瓷线路板表面镀上一层金属，如镍、金等，以提高导电性能和抗氧化能力。电镀厚度需均匀，避免电镀过程中出现缺陷。
2. 保护涂层：在线路板表面涂覆一层保护涂层，如环氧树脂，以提高抗腐蚀性能和机械强度。涂层需均匀，避免气泡和缺陷。
3. 钝化处理：通过化学方法在表面形成一层致密的钝化膜，提高线路板的耐蚀性和电气性能。钝化处理需控制药液浓度和处理时间，以确保效果。
